 4J78
?材料牌號：4J78無磁定膨脹瓷封合金
俄羅斯牌號：75HM
一、4J78精密合金概述：
4J78合金的磁導率低，和其他無磁瓷封合金相比膨脹系數也較低，故稱為無磁定膨脹瓷封合金。合金中添加少量銅，能改善其加工性能。該合金的瓷封綜合性能優于蒙乃爾(Monel)、不銹鋼、無氧銅等無磁瓷封材料。主要用作電真空器件中的無磁瓷封材料。
1、4J78材料牌號：4J78。
2、4J78相近牌號：75HM(俄羅斯)。
3、4J78材料的技術標準
4、4J78化學成分：見表1-1。
表1- 1 %
|
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr≥ |
Ni≥ |
Mo≥ |
Cu≤ |
|
0.05 |
0.30 |
0.40 |
0.020 |
0.020 |
- |
余量 |
20.0-22.0 |
1.50 |
|
其他 |
Al≤ |
Ti≤ |
Fe≤ |
B≤ |
V≤ |
W≤ |
Nb≤ |
N≤ |
|
- |
- |
- |
- |
- |
- |
- |
- |
在平均線膨脹系數達到標準規定條件下，允許鉬、銅含量偏離表1-1規定范圍。
5、4J78熱處理制度：標準規定的膨脹系數性能檢驗試樣在保護氣氛或真空中加熱到1000～1050℃,保溫30～40min，以不大于5℃/min速度冷卻到300℃以下出爐。
6、4J78品種規格與供應狀態：品種有棒、管、板、絲和帶材。
7、4J78熔煉與鑄造工藝：用真空感應爐熔煉。
8、4J78應用概況與特殊要求：該合金經工廠使用，性能穩定。合金用作陀螺儀及其他電真空器件的無磁瓷封材料。在使用中應嚴格控制熱處理工藝，以保證合金具有良好的加工性能。
二、4J78物理及化學性能：
1、4J78熱性能：
(1)、4J78熔化溫度范圍： 1400～1420℃[4]。
(2)、4J78熱導率： 見表2-1。
(3)、4J78線膨脹系數：標準規定的合金平均線膨脹系數見表2-2。
4J78合金的平均線膨脹系數見表2-3。
表2-1[1] 表2-2[1]
|
θ/℃ |
20 |
300 |
600 |
|
θ/℃ |
20～500 |
20～600 |
|
λ/(W/(m·℃)) |
13.8 |
15.5 |
16.7 |
/10-6℃-1 |
12.1～12.7 |
12.4～13.0 |
表2-3[1]
|
θ/℃ |
20-100 |
20-200 |
20-300 |
20-400 |
20-500 |
20-600 |
20-700 |
20-800 |
20-900 |
20-1000 |
20-1050 |
|
/10-6℃-1 |
11.3 |
11.6 |
11.8 |
12.1 |
12.4 |
12.5 |
13.2 |
13.7 |
14.2 |
14.7 |
15.0 |
2、4J78密度：ρ=9.38g/cm3。
3、4J78電性能：
(1)、4J78電阻率： ρ=1.17μΩ·m。
(2)、J78磁性能： 標準規定μ16000≤1.251×10-3mH/m。合金在不同磁場強度下的磁導率見表2-4。
(3)、J78化學性能：合金在大氣、海水和熱帶氣候條件下具有高的耐腐蝕性。
表2-4
|
H/(A/m) |
4000 |
8000 |
12000 |
16000 |
32000 |
40000 |
80000 |
|
μ/(10-3mH/m) |
1.251 |
1.251 |
1.251 |
1.251 |
1.251 |
1.251 |
1.250 |
三、4J78力學性能：
1、4J78技術標準規定的性能
2、4J78室溫及各種溫度下的力學性能
(1)、4J78硬度：合金（軟態）在常溫下的硬度HV=234～247。
(1)、4J78拉伸性能：合金（軟態）在常溫下的拉伸性能見表3-1。
表3-1
|
σb/MPa |
σs/MPa |
δ(L0=50mm)/% |
|
869 |
353 |
35 |
3、4J78持久和蠕變性能
4、4J78疲勞性能
5、4J78彈性性能：彈性模量E=222GPa。
四、4J78組織結構：
1、4J78相變溫度
2、4J78時間-溫度-組織轉變曲線
3、 4J78合金組織結構：在Ni-Mo相圖中，該合金處于兩相區。在平衡條件下，高于770℃時，合金為α相；當溫度低于770℃時，由α相中析出β相，成為α＋β兩相。β相是一種中間化合物Ni4Mo，在α相中具有彌散硬化作用。但在合金熱處理條件下合金組織為單一奧氏體組織。當合計冷應變率60%～70%的1mm厚帶材，在表4-1所示溫度下退火，空冷后，按YB 027-1992進行晶粒度評級，結果見表4-1。
表4-1[4]
|
退火溫度/℃ |
850 |
900 |
950 |
1000 |
1050 |
1100 |
|
晶粒度級別 |
9 |
8 |
7 |
6 |
5.5 |
4 |
五、4J78工藝性能與要求：
1、4J78成形性能：合金有較好的加工性及深沖引伸性能。合金帶材經適當熱處理后，其晶粒度級別為5～6級，維氏硬度應為174～207，以利于零件的深沖引伸。
2、4J78焊接性能：合金可采用氬弧焊。
3、4J78零件熱處理工藝：合金冷應變中間退火應在氫氣（或真空）中加熱到1050～1080℃，保溫40min，水淬。為獲得較低的硬度值，熱處理溫度可適當提高。
4、4J78表面處理工藝：表面處理可采用噴砂、拋光、酸洗。
5、4J78切削加工與磨削性能：合金可采用硬質合金刀具切削加工。磨削性能較好。
六、4J78品種規格與供應狀態：

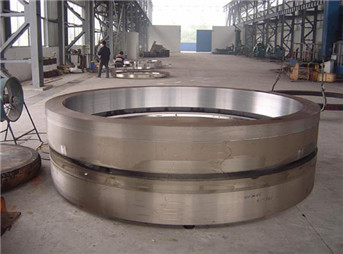

1、品種分類：特種合金可生產各種規格的無縫管、鋼板、圓鋼、鍛件、法蘭、圓環、焊管、鋼帶、絲材及配套焊材。
2、交貨狀態：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態、表面磨光或車光；帶材經冷軋、固溶軟態、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態交貨。 |
|
